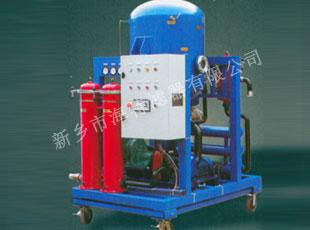

ZJA系列高效双级真空滤油机

ZJA系列高效双级真空滤油机
用途：
　　用于电厂、电站、电力公司、变电工业、冶金、石化、机械、交通、铁路等行业。特别适用于110KV以上大型变电站的变压器现场检修及高等级的新油、进口油、互感器油、超高压变压器油等油品的深度净化处理。也可用于变压器的真空注油及干燥。可现场带电作业，在海拔高地区使用更显优势。
特点:
 ● 双级真空大抽速及先进的脱水、脱气系统，采用大面积立体闪蒸技术，能快速、高效的除去油中的水分、杂质、烃类等有害成分，提高绝缘油的闪点和耐压强度。
● 能够满足安装或检修现场对变压器本体抽真空和真空注油。
● 精密的过滤系统,优质滤芯、多级过滤逐级加密，能有效去除油中机械杂质。
● 先进的自动恒温控制系统、自动液位控制系统、自动消泡控制系统、自动压力             保护系统以及精良的配置，保证设备高性能运行。
● 在线滤油，可无人运行，运行状态由指示灯显示。
● 本机人性化设计，低噪音，操作容易，维护间隔长，低能耗节省运行成本。
● 整机设有连锁安全保护，排油系统、真空系统与加热系统连锁，避免误操作带   来的不利影响。
可选模式：
● 根据用户的需要可选配PLC智能控制，触摸屏操作，并设动态显示。
● 选配在线式水份检测仪。
● 选配变频器，可根据需要选择流量。
● 选配带累加功能的流量计。
● 选配外接对变压器抽空系统。
● 整机结构可制作成移动式、固定式、拖车式(半轴或双轴)。
● 可制作成全封闭式、遮檐式、帆布蓬、敞开式。
● 根据需要可任意选择设备颜色。



技术参数表

项目 参数名称 单位 ZJA-30 ZJA-50 ZJA-100 ZJA-150 ZJA-200 ZJA-300 ZJA-500 设 备 技 术 指 标 流量 L/H 1800 3000 6000 9000 12000 18000 30000 工作真空度 MPa -0.08 — -0.099 工作压力 MPa ≤0.5 恒温控制范围 ℃ 20 — 80 电源 V 380V/50Hz(或根据用户需要) 工作噪声 dB(A) ≤78 加热功率 kW 30 45 60 90 135 180 216 总功率 kW 35 50 66 96 142 191 230 进出口管径 mm 25 32 40 50 50 65 80 设备重量 Kg 600 800 1000 1300 1800 2100 2400 外形尺寸 长 mm 1200 1250 1450 1600 1600 1800 1900 宽 mm 1200 1250 1400 1600 1600 1700 1900 高 mm 1700 1750 1800 2100 2150 2250 2300 油处 理指 标 油击穿电压 KV ≧70(GB/T507) 油中含水量 PPm ≤3(GB/T7600) 油中含气量 % ≤0.05(GB/T423) 过滤精度 μm ≤3
